江苏惠达电子科技有限责任公司

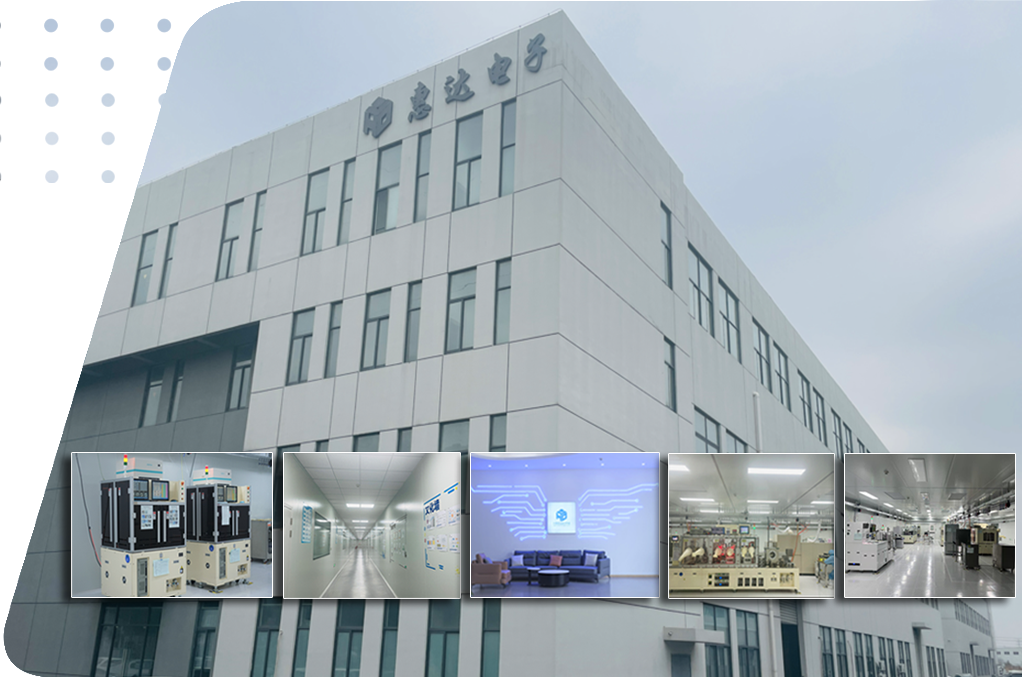

关于我们

江苏惠达电子科技有限责任公司，主要是以研发、生产和销售为主射频半导体制造型企业，主要生产频率元器件及相关射频模组，主要产品有：晶体谐振器、晶体振荡器、晶体滤波器、石英压控/温度补偿振荡器等，及相关模块（蓝牙模块，网络模块，RKE模块，射频前端 433模块）；表面声波器及陶瓷天线。产品应用领域非常广泛，汽车电子，安防，医疗，智能家居，工业自动化等相关领域，包含：无限局域网络、GPS、蓝牙，WIFI、IPC，移动电话及基站、云端存储、物联网、RFID、车用遥控器、车灯控制，尾门控...

关于我们

应用模块

提供定制化服务

光电通讯主板码讯

汽车模块凯晟

视频转换器主板兆通

视频转换器兆通

信号增益放大器模块码讯

汽车尾门控制器微进

车机主板模块

加湿器模块

摩托车主屏模块

汽车尾灯主控模块

产品展示

最佳频率解决方案合作伙伴

CRYSTAL
OSC
TCXO
OCXO

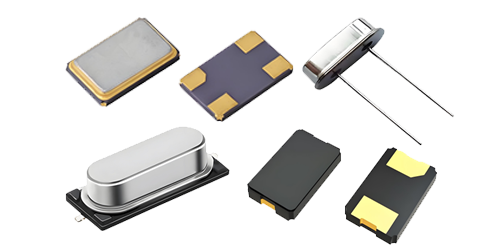

CRYSTAL参数规格表

Item	Crystal
尺寸	1612TSX/2016TSX/2520TSX /1210/1612/2016/2520/3225/5032/6035/7050/3225Glass/HC-49S/SMD /HC-49S/HC-49U /HC-M49S/SMD
标称频率	4～285MHz,or specify
振动模式	Fundamental/3rd/Lithography
存储温度	-55℃～155℃,or specify
工作温度	-40℃～105℃,or specify
频率偏差	±10ppm,or specify
频率-温度特性	±20/±30/±50ppm/-40～85℃,or specify
阻抗	80Ω Max,or specify
负载电容	6～30pF,or specify

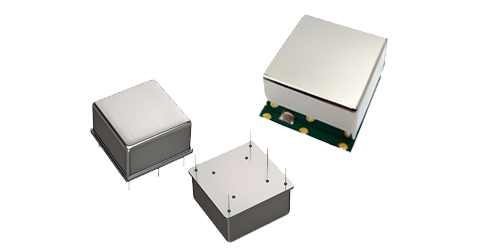

OCXO参数规格表

Item	Ocxo
尺寸	1409/14S/-14/2020/2522/2525/3627/S50
标称频率	2～100MHz,or specify
振动模式	Fundamental/3rd/Lithography
存储温度	-40℃～125℃,or specify
工作温度	-20℃～70℃/-40℃～85℃/-40℃～105℃/-40℃～125℃
频率偏差	±0.1ppm,or specify
Frequency Stability vs. Voltage	±2ppb（V_DD±5%）
Frequency Stability vs. Load	±2ppb（CL±10%）
短稳	1.0x10^-11/s(10MHz)
输出负载	COMS 15pF typ,Sine Wave 50Ω
（10MHz）相位噪声	-120dBc/Hz@10Hz -140dBc/Hz@100Hz -145dBc/Hz@1KHz -150dBc/Hz@10KHz
Frequency Stability vs. Voltage	±0.3ppb Max（V_DD±5%）
电源电压	3.3V～12V,or specify
控制电压范围	0～VDD

Item	Crystal
尺寸	1612TSX/2016TSX/2520TSX /1210/1612/2016/2520 /3225/5032/6035/7050/3225Glass/HC-49S/SMD /HC-49S/HC-49U /HC-M49S/SMD
标称频率	4～285MHz,or specify
振动模式	Fundamental/3rd/Lithography
存储温度	-55℃～155℃,or specify
工作温度	-40℃～105℃,or specify
频率偏差	±10ppm,or specify
频率-温度特性	±20/±30/±50ppm/-40～85℃,or specify
阻抗	80Ω Max,or specify
负载电容	6～30pF,or specify

CRYSTAL参数规格表

Item	Osc
尺寸	SMD2016/SMD2520/SMD2520P/L SMD3225/SMD3225P/L SMD5032/SMD5032P/L SMD7050/SMD7050P/L
标称频率	1～285MHz,or specify
振动模式	Fundamental/3rd/Lithography
存储温度	-55℃～155℃,or specify
工作温度	-20℃～70℃/-40℃～85℃/-40℃～105℃/-40℃～125℃
频率偏差	±20ppm,or specify
频率-温度特性	±20/±30/±50ppm/-40～85℃,or specify
输出负载	COMS 15pF
电源电压	1.8V～5V,or specify

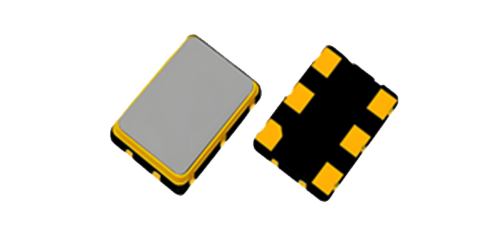

OSC参数规格表

Item	Tcxo
尺寸	TCXO SMD7050/ HTCXO SMD7050 TCXO-14/TCXO-18
标称频率	2～170MHz,or specify
振动模式	Fundamental/3rd/Lithography
存储温度	-40℃～125℃,or specify
工作温度	-20℃～70℃/-40℃～85℃/-40℃～105℃/-40℃～125℃
频率偏差	±1ppm,or specify
Frequency Stability vs. Voltage	±0.1ppm（V_DD±5%）
Frequency Stability vs. Load	±0.1ppm（CL±10%）
输出负载	Clipped Sine Wave 50Ω
（10MHz）相位噪声	-130dBc/Hz@1KHz
电源电压	1.3V～3.6V,or specify

TCXO参数规格表

Item	Ocxo
尺寸	1409/14S/-14/2020/2522/2525/3627/S50
标称频率	2～100MHz,or specify
振动模式	Fundamental/3rd/Lithography
存储温度	-40℃～125℃,or specify
工作温度	-20℃～70℃/-40℃～85℃/-40℃～105℃/-40℃～125℃
频率偏差	±0.1ppm,or specify
Frequency Stability vs. Voltage	±2ppb（V_DD±5%）
Frequency Stability vs. Load	±2ppb（CL±10%）
短稳	1.0x10^-11/s(10MHz)
输出负载	COMS 15pF typ,Sine Wave 50Ω
（10MHz）相位噪声	-120dBc/Hz@10Hz -140dBc/Hz@100Hz -145dBc/Hz@1KHz -150dBc/Hz@10KHz
Frequency Stability vs. Voltage	±0.3ppb Max（V_DD±5%）
电源电压	3.3V～12V,or specify
控制电压范围	0～VDD

OCXO参数规格表

便捷的流程

定制适合您的专属解决方案

填写留言
或电话预定

1
详细沟通
获取方案

2
确定合作
签订合同

3
支付款项
约定周期

4
专业研发
定制生产

5
售后团队
服务保障

6

获取您的专属解决方案

应用领域

通信、智能、能源等多平台广泛应用

工业自动化

品牌策略

了解我们公司的几大核心竞争力

品质文化根基

- 坚持“品质是设计出来的”理念，建立全员参与，持续改进的品控体系
- 推行“品质道场”实训制度，传承工匠精神

过程控制体系

- 坚持五大工具为主导的汽车行业品控标准
- 实施SPC+CPK在线监控双重保障

品质保证

先进的机器设备和强大的管理团队是我们的根基，零缺陷是我们的目标，持续改进是我们的承若！

客户价值创造

- 提供定制化QFD（质量功能展开服务）
- 最强射频专业FAE团队时刻为您服务
